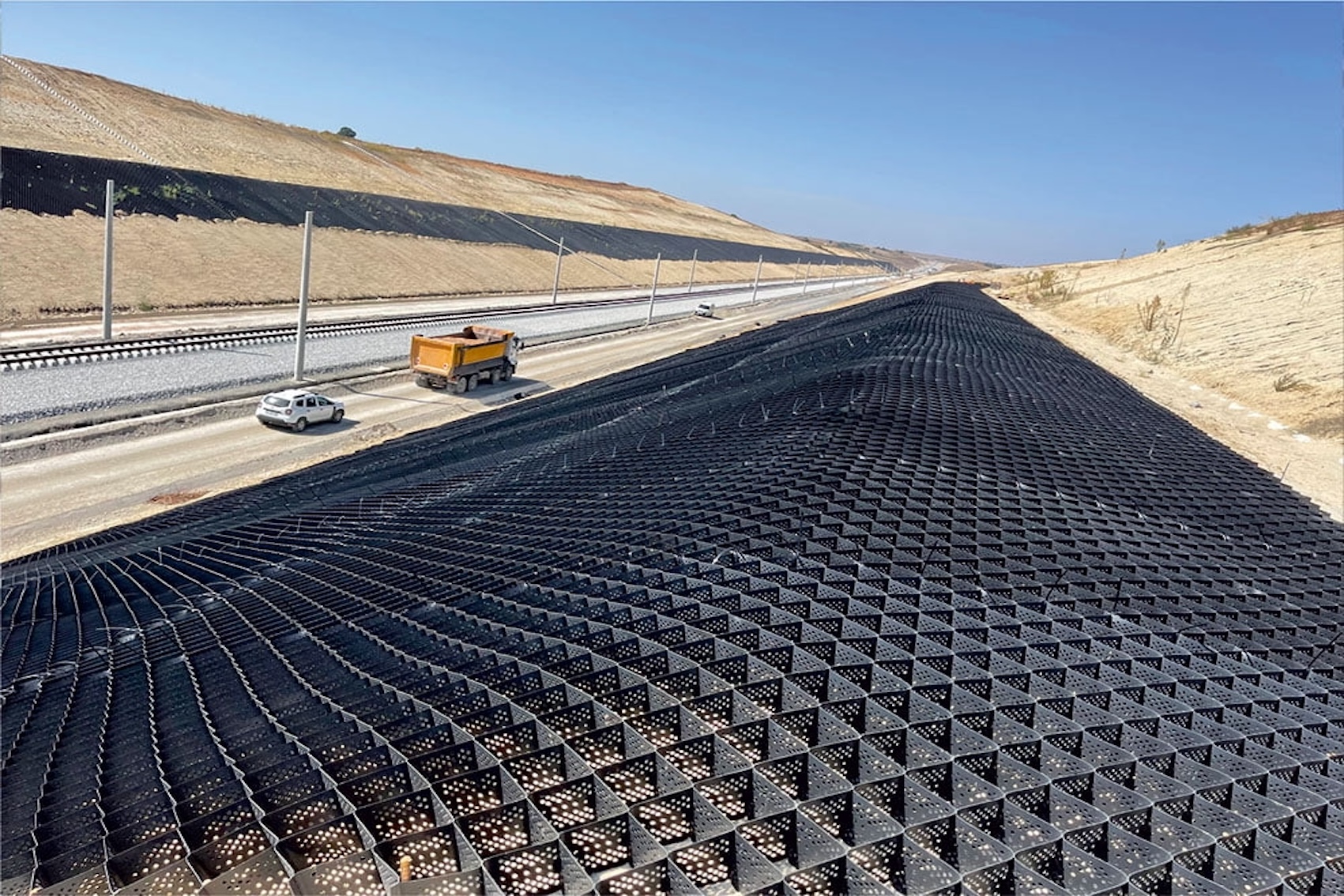

Công ty TNHH Vật liệu mới Công trình INDECOM xin giới thiệu đến Quý Khách hàng bài viết: Ô địa kỹ thuật Geocell gia cố mái taluy.

1. Phạm vi áp dụng

Tài liệu này quy định các yêu cầu về thi công và nghiệm thu công trình chống xói lở bề mặt taluy nền đường đào sâu có sử dụng vật liệu Geocell để gia cố, bền vững hóa mái dốc.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau là những tài liệu cần thiết cho việc áp dụng tiêu chuẩn này.
Trong quá trình ban hành tiêu chuẩn này nếu các tài liệu viện dẫn dưới đây được thay đổi hoặc chỉnh lý bổ sung thì áp dụng bản mới nhất.

TCN 4447 : 2012, Công tác đất – Quy phạm thi công và nghiệm thu;
QCVN 04-05 : 2012/BNNPTNT, Công trình thủy lợi – Các quy định chủ yếu thiết kế;
TCVN 9844 : 2013, Yêu cầu thiết kế, thi công và nghiệm thu vải địa kỹ thuật trong xây dựng nền đắp trên đất yếu;
TCVN 5747 : 1995, Đất xây dựng- Phân loại đất;
TCVN 9361 : 2012, Công tác nền móng – Thi công và nghiệm thu; TCVN 4447 : 2012, Công tác đất – Thi công và nghiệm thu;
TCVN 4453 : 95, Kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công và nghiệm thu;
ASTM D-6992, Phương pháp thử – Xác định các chỉ tiêu cơ lý của vật liêu;
ISO 6721-1 ASTM E2254 (DMA), Phương pháp thử – Xác định độ ổn định nhiệt;
ISO 11359-2 (TMA) , Phương pháp thử – Xác định các chỉ tiêu quang hóa của vật liệu;

3. Thuật ngữ và định nghĩa

a. Vật liệu Geocell

Là hệ thống các ô vách ngăn đục lỗ/ hoặc không đục lỗ hình mạng có các đặc tính vật liệu đạt các tiêu chuẩn được quy định tại mục 4.2 của tiêu chuẩn này.

b. Ô Geocell

Là ô được tạo ra bởi các vách Geocell liền

c. Vật liệu chèn lấp

Là các vật liệu dùng để chèn và lấp đầy các ô Geocell tạo nên kết cấu Geocell hoàn chỉnh.

d. Kết cấu Geocell

Là kết cấu được tạo ra bởi vật liệu Geocell và vật liệu chèn lấp.

e. Cọc neo

Là đoạn cọc được đóng chặt xuống nền để tạo liên kết giữa vật liệu Geocell và nền giúp định vị và căng các tấm Geocell theo đúng tiêu chuẩn kỹ thuật.

f. Đầu neo

Là là đầu móc giúp liên kết giữa cọc neo và tấm vật liệu

g. Dây chằng

Là các sợi dây tạo liên kết giữa các ô Geocell giúp định vị và căng các tấm Geocell theo đúng tiêu chuẩn kỹ thuật (có thể sử dụng dây neo hoặc cọc neo hoặc kết hợp 2 giải pháp).

h. Ghim nối

Là loại ghim dùng để nối các tấm
Các thuật ngữ và định nghĩa khác được thống nhất với các tiêu chuẩn viện dẫn.

4. Quy định chung

a. Cách phân loại

Hệ thống Geocell có rất nhiều các loại kích thước khác nhau, phù hợp với từng ứng dụng cụ thể khác nhau như sau:
- Theo kích thước ô ngăn Geocell chia làm 3 loại:
  - loại ô cỡ nhỏ (22.4×25.9cm),
  - loại ô cỡ trung bình (28.7x32cm),
  - loại ô cỡ lớn (47.5×50.8cm) và
- Theo chiều cao, Geocell chia làm 5 loại thông thường sẵn có: 5, 5, 10, 15 và 20cm.
- Theo chiều dày vách ngăn, Geocell được chia ra làm 4 loại A, B, C và D khác nhau về

cường độ chịu kéo của vách ngăn.

- Theo màu sắc vật liệu.

b. Các tiêu chuẩn kỹ thuật đối với vật liệu Geocell

Vật liệu Geocell sử dụng gia cố mái taluy áp dụng tiêu chuẩn này phải đáp ứng được các tiêu chuẩn về vật liệu như sau:
Tiêu chuẩn về kích thước

– Kích thước của vật liệu Geocell gia cố mái taluy phải tuân thủ theo bảng sau:

+/ Loại khoảng cách mối hàn 44cm

Chỉ tiêu	Đơn vị	GC1044
Tỷ trọng	g/cm³	0.94
Hàm lượng carbon đen	%	≥ 1.5
Chiều dày trước khi tạo nhám	mm	≥ 1.1
Chiều dày sau khi tạo nhám	mm	≥ 1.5
Cường độ mối hàn	N/10cm	≥ 1000
Chiều cao ô địa kỹ thuật	mm	100
Khoảng cách mối hàn	mm	445
Kích thước một ô địa khi mở rộng
– Chiều dài	mm	320±5
– Chiều rộng	mm	287±5
Diện tích một tấm ô địa khi mở rộng	m²	21.4±1%
Kích thước một tấm ô địa khi mở rộng
– Chiều dài	m	2.56
– Chiều rộng	m	8.35

* Các giá trị trong bảng trên là kết quả trung bình của các phương pháp thử tiêu chuẩn.

5. Thi công

Việc thi công công trình kênh có sử dụng vật liệu Geocell ngoài việc tuân thủ các quy định hiện hành về an toàn lao động; bảo về môi trường; điều kiện thi công…cần phải thực hiện theo các bước cụ thể như sau:

5.1. Vận chuyển, lưu kho bảo quản vật liệu Geocell

Vận chuyển và lưu kho:

Bảo vệ cần thận bao bì và nhãn hiệu của các tấm Geocell trong quá trình vận chuyển và lưu kho
Nếu vật liệu Geocell được lưu kho ở ngoài công trường trong một thời gian kéo dài thì phải đảm bảo thì phải đảm bảo rằng được bảo vệ chống bức xạ UV (ánh nắng mặt trời), hoá chất, lửa hay khu vực hàn, nhiệt độ cao và các phá hoại của con người và thiết bị.

Bảo quản:

Băng dính và nilông được bóc ra và các bó cuộn Geocell được xếp trên các pallet ngoài công trường. Sau khi bỏ băng dính ra thì các tấm riêng có thể bung ra và xếp từng tấm một.
Trong quá trình thi công vật liệu Geocell cần được bảo quản tại nơi khô ráo, sạch sẽ tránh làm bẩn, gấp gãy và biến dạng vật liệu. Các vật liệu phụ như cọc neo, dây chằng và ghim cần được bao gói cẩn thận tránh hư hỏng do tác động của thời tiết và các hóa chất.

5.2. Chuẩn bị mặt bằng trước khi thi công kết cấu Geocell

Việc san, gạt nền,mái taluy cần được thực hiện đúng bản vẽ thiết kế và tuân thủ các tiêu chuẩn hiện hành về công tác nền móng, mái dốc công trình giao thông, thủy lợi, với các bước cơ bản sau: .

*/ Chuẩn bị mặt bằng nền, mái dốc

Dọn sạch gốc cây, cỏ rác và các vật liệu khác
Rút nước đáy móng kênh
Thực hiện các công tác đào, đắp theo đúng thiết kế

*/ Hoàn hiện các công tác làm đất

Tạo và sửa nền, mái dốc theo đúng kích thước hình học đã thiết kế
Kiểm tra và đảm bảo không có lỗ hổng cũng như các rác thải trên móng;
Kiểm tra độ phẳng đều của đáy và mái kênh

*/ Chuẩn bị rãnh/vai trên mặt dốc: Tạo rãnh trên mặt (đỉnh) mái dốc để neo giữ hệ thống Geocell theo hồ sơ thiết kế

*/ Rải vải địa kỹ thuật hoặc lớp lót nền theo thiết kế

5.3. Chuẩn bị vật liệu và thiết bị thi công:

Ngoài các nguyên liệu và thiết bị thi công khác phục vụ cho quá trình đào đắp nền móng và thi công vật liệu chèn lấp như bê tông; đất đá; vật liệu lót như vải địa kỹ thuật, vữa lót …được hướng dẫn trong các tiêu chuẩn hiện hành thì đối với mái taluy, kênh mương sử dụng vật liệu Geocell cần chuẩn bị thêm một số vật liệu và thiết bị thi công sau:
Vật liệu Geocell được chuyển ra khu vực thi công gồm các bó cuộn Geocell được xếp song song. Vật liệu khác như cọc neo, dây chằng, ghim phải được chuẩn bị đẩy đủ về số lượng.
Thiết bị thi công gồm máy dập ghim; máy nén khí, máy phát điện (khu vực không có điện); cưa; búa…

5.4. Rải các tấm Geocell (bố trí vật liệu trên mặt bằng thi công)

Trước khi rải vật tấm Geocell cần căn cứ vào kích thước tấm vật liệu và kích thước hình học mái taluy để tính toán và có kế hoạch về số lượng và vị trí của các tấm Geocell nhằm sử dụng hiệu quả vật liệu và hạn chế các mối nối không cần thiết.
Trước khi rải, đặt tấm Geocell liên tiếp nhau song song với tuyến.
Dựa vào hướng căng tấm Geocell theo hướng mái dốc từ trên xuống.

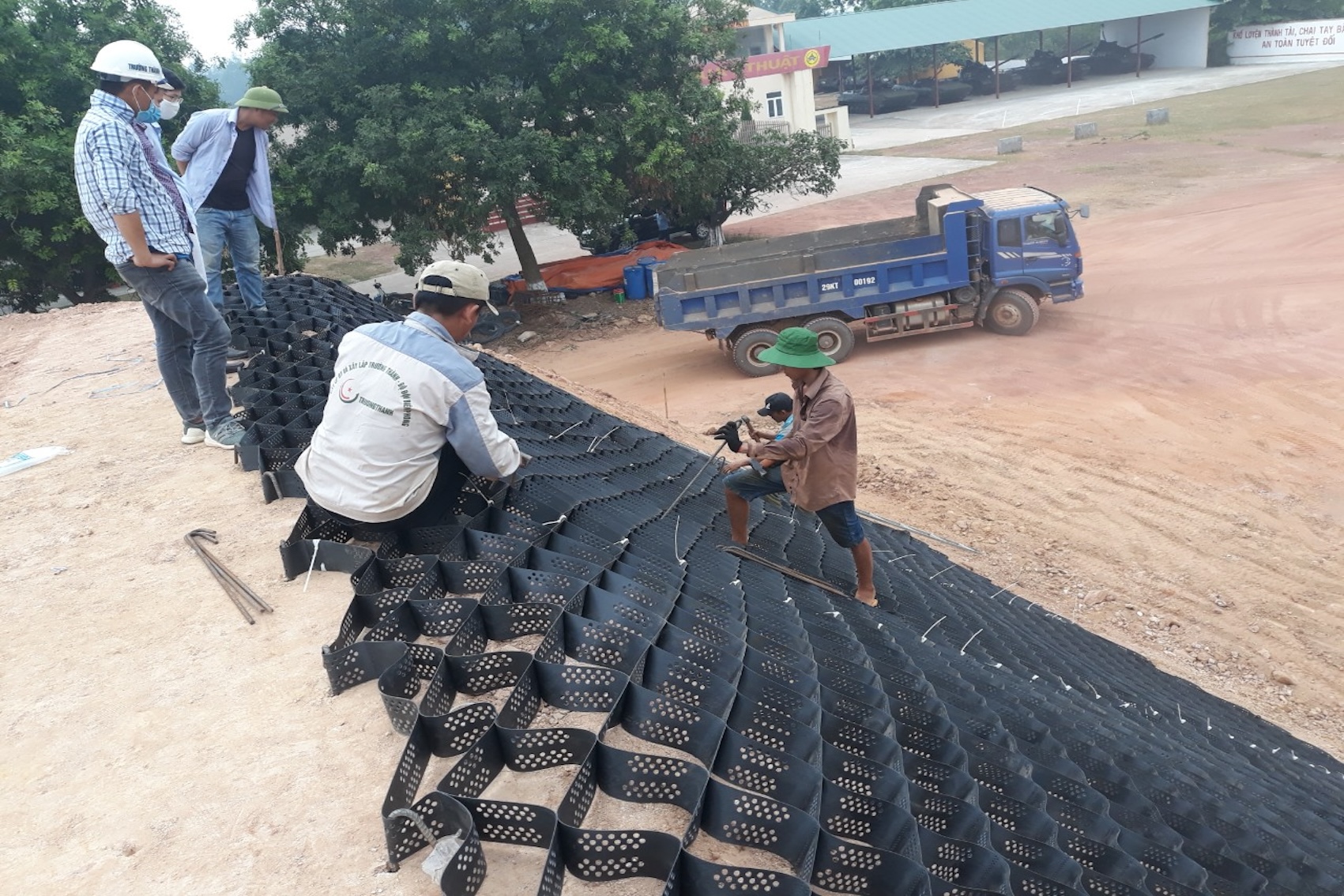

5.5. Ghim nối các tấm Geocell

Sử dụng loại ghim ½ inch (13 mm) có mạ kẽm. Đảm bảo rằng các ghim xuyên qua hết chiều dày của tấm nối.
Ghim các đầu tấm với nhau:
- Xếp chồng các đầu nối lên
- Các đầu nối chồng lên nhau khoảng 3 cm và đảm bảo bề mặt chúng thẳng.
- Nối các đầu với nhau bằng dụng cụ dập ghim bằng khí nén.
- Đảm bảo các đầu nối phải đồng đều.

Ghim nối thành (vách) ô ngăn
- Dọc các thành (vách ô ngăn) được nối với nhau theo chiều dài của tấm.
- Ở mặt ngoài hoặc vị trí đục lỗ thì nên giữ nguyên.
- Tiếp tục nối các tấm với nhay bằng ghim vào vị trí giữa của từng ô (khu vực không đục lỗ) dọc theo chiều dài của dải thành ô ngăn.
- Từng ô ngăn (vị trí mối hàn) phải được nối không được bỏ sót bất kỳ ô nào, nếu bịlỗi 1 ô có thể sẽ là nguyên nhân gây ra phá hoại toàn bộ kết cấu.

5.6. Đóng cọc neo và căng các tấm Geocell

Đóng cọc neo
Đóng hàng cọc neo định vị trên mái kênh và các vị trí chuyển tiếp.
Cọc neo phải đóng chặt xuống nền đất phải đủ độ sâu theo thiết kế tạo liên kết vững
chắc giữa cọc và nền.

Các cọc neo còn lại được đóng trong quá trình căng tấm Geocell.

Căng tấm Geocell

Cố định đầu tấm Geocell vào hàng cọc neo định vị trên đỉnh kênh và tiến hành căng;
Các tấm Geocell phải được căng đúng hướng, đảm bảo độ phẳng không biến dạng;
Các tấm sau khi căng thẳng trên nền đất và độ mở của các ô ngăn đạt tiêu chuẩn quy định tại Bảng 1;

Sau khi căng các tấm Geocell hoàn chỉnh tiến hành đóng các cọc neo còn lại theo đúng thiết kế.

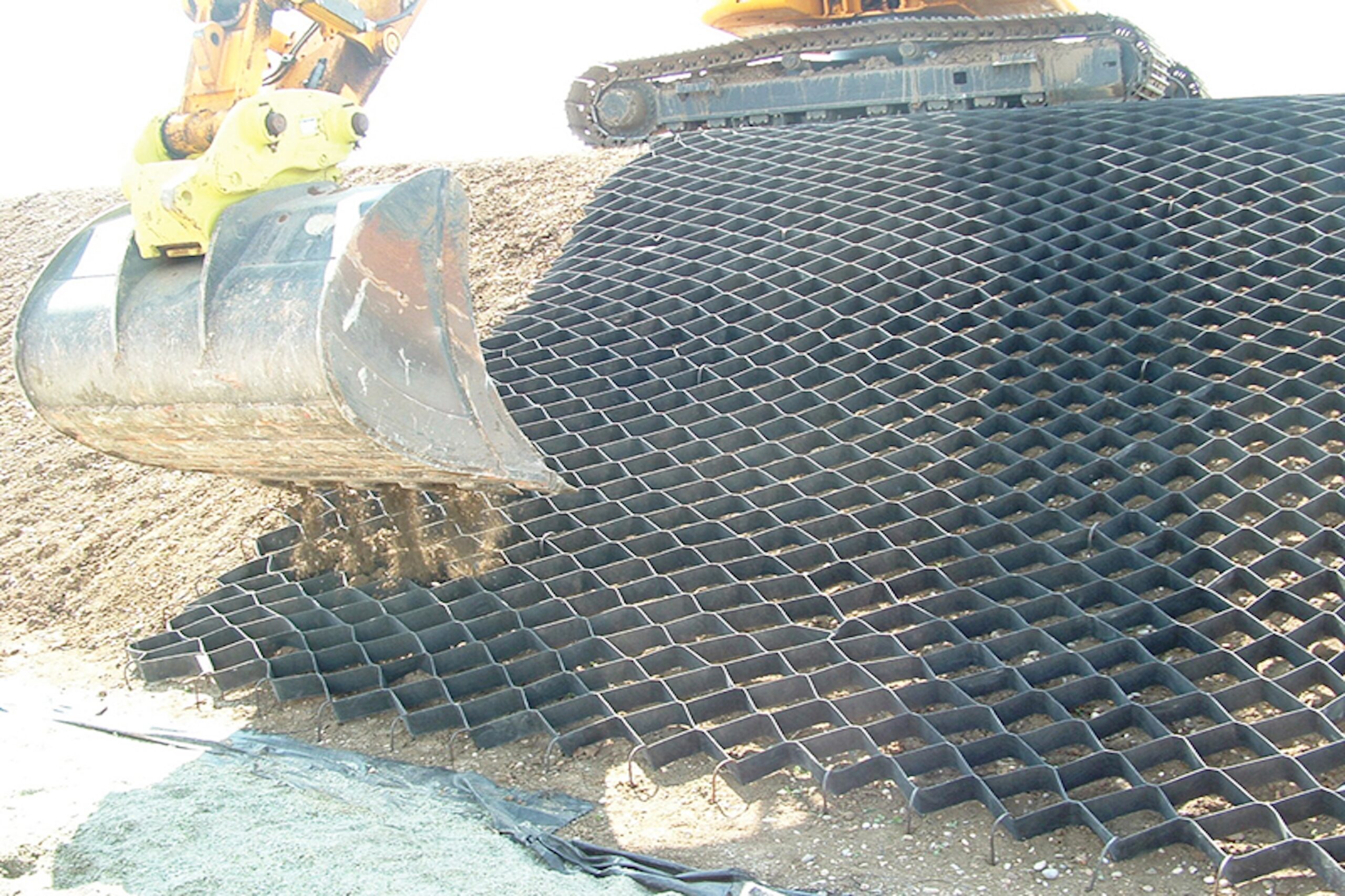

5.7. Đổ vật liệu chèn và lớp phủ

*/ Vật liệu chèn là đất và vật liệu tương tự:

Việc đắp đất trên tấm Geocell sử dụng vật liệu phải tuân thủ hồ sơ thiết kế và các tiêu chuẩn hiện hành về các chỉ tiêu kỹ thuật.
Trước khi thực hiện đổ đất cần: Kiểm tra và loại bỏ các miếng gạch đá vỡ, đất, đá (kích thước bằng 1/3 kích thước ô Geocell) để tránh hư hại tới mạng ô ngăn. Kiểm tra các cọc neo được ghim chặt xuống mép của ô Geocell – để ghim các ô/tấm Geocell xuống các vị trí hoặc móc chữ J hoặc các dạng cọc neo khác ở các đoạn đặc biệt.
Tiến hành đổ hàng ô trên cùng trước, trải vật liệu chèn lấp từ trên xuống dưới cho tới khi các ô được lấp đầy .
Không đổ lớp vật liệu chèn lấp từ độ cao trên 100cm để tránh làm hư hại các ô ngăn
Vật liệu chèn lấp phải được phủ lên trên mặt hệ thống Geocell một lớp dày 4-6cm để cho phép việc kiên cố và đầm nén.
Đầm nén đất theo các tiêu chuẩn thiết kế.
Không để một ô nào trên tường Geocell bị lộ
Không bước đi trên các ô Geocell trống vì có thể làm cong đoạn Geocell được trải và làm hỏng hệ thống. Cần phủ tấm cứng lên mặt các ô nếu cần bước lên
Tránh nước tháo vào hoặc chảy xuống mái taluy trong quá trình thi công và sau khi hoàn thiện.
Nếu các công trình bảo vệ mái taluy có trồng cỏ thì thực hiện trồng cây theo thông số kỹthuật đã thiết kế sau khi đầm nén xong lớp đất chèn.

6. Kiểm tra và nghiệm thu

Công tác kiểm tra nghiệm thu phải tuân thủ các tiêu chuẩn hiện hành:
- Lớp lót vải địa kỹ thuật công tác kiểm tra nghiệm thu được thực hiện theo TCVN 9844 : 2013, Yêu cầu thiết kế, thi công và nghiệm thu vải địa kỹ thuật trong xây dựng nền đắp trên đất yếu;
- Vật liệu đất đắp và đất chèn lấp công tác kiểm tra nghiệm thu được thực hiện theo quy định TCVN 4447 : 2012 Công tác đất – Thi công và nghiệm thu
- Vật liệu bê tông công tác kiểm tra nghiệm thu được thực hiện theo TCVN 4453: 95 – Kết cấu bê tông và bê tông cốt thép toàn khối – Quy phạm thi công và nghiệm thu

a. Kiểm tra

Kiểm tra mặt bằng thi công

Trước khi cho căng các tâm Geocell cần kiểm tra mặt bằng thi công:

Kiểm tra kích thước hình học, cao độ nền đảm bảo đúng hồ sơ thiết kế;
Kiểm tra công tác đào đắp đất phải đảm bảo các tiêu chuẩn hiện hành;
Kiểm tra trên đỉnh, đáy và mặt mái không có các khu vực bất thường và rác thải;
Kiểm tra độ phẳng của thành mặt mái

Kiểm tra vật liệu

Kiểm tra chứng chỉ chất lượng vật liệu do nhà sản xuất cung cấp trong đó nêu rõ tên nhà sản xuất, tên sản phẩm, chủng loại, thành phần cấu tạo của sợi vải và các thông tin cần thiết liên quan đến quy định kỹ thuật của hồ sơ yêu cầu;
Kiểm tra các đặc trưng kỹ thuật yêu cầu của vật liêu với số lượng không ít hơn 01tổ3 mẫu thử nghiệm cho 1.000 m2vật liệu Geocell;
Kiểm tra độ dày, kích thước ô, chiều cao và màu sắc của vật liệu Geocell;
Kiểm tra loại ghim nối, cọc neo đảm bảo đúng chủng loại như hồ sơ thiết kế.

Kiểm tra trong quá trình thi công
- Kiểm tra sự tiếp xúc của Geocell với nền bằng mắt đảm bảo Geocell nằm sát với nền;
- Kiểm tra độ căng, độ phẳng và kích thước các ô Geocell sau khi căng, khoảng cách mối nối… phải đảm bảo yêu cầu;
- Kiểm tra số ghim và chất lượng các mối nối, số cọc neo và độ sâu, độ chắc của các cọc.
Kiểm tra công tác đảm bảo an toàn lao động và bảo vệ môi trường

Công tác đảm bảo an toàn lao động, đảm bảo giao thông và công tác bảo vệ môi trường phải thực hiện đúng đồ án thiết kế, đúng hợp đồng và các quy định hiện hành liên quan.

Sổ nhật ký thi công kênh

Phải lập sổ nhật ký thi công theo hướng dẫn tại thông tư số 12/2005/TT-BXD ngày ngày 15 tháng 7 năm 2005 của Bộ Xây Dựng. Cần ghi các ý kiến nhận xét, quan trắc, giải quyết của các cơ quan có thẩm quyền liên quan về những thay đổi trong thiết kế thi công và những biện pháp xử lý trong những trường hợp đặc biệt.

6. Nghiệm thu

Yêu cầu chung

Công tác nghiệm thu phải thực hiện đúng theo qui định hiện hành. Chủ đầu tư và Nhà thầu thi công phải thoả thuận phương pháp đo đạc, tính toán khối lượng, thời gian tiến hành nghiệm thu v.v… theo quy định trong các văn bản kỹ thuật hiện hành và được ghi cụ thểtrong hợp đồng. Trước khi đo phải kiểm tra dụng cụ đo.
Quá trình kiểm tra nghiệm thu phải lập biên bản theo quy định tại Nghị định 15/2013/NĐ-CP ngày ngày 06 tháng 1 năm 2013 của Chính phủ về Quản lý chất lượng công trình xây dựng.

Các giai đoạn nghiệm thu

Bao gồm nghiệm thu từng bộ phận công trình trong thời gian thi công và nghiệm thu toàn bộ công trình sau khi đã hoàn thành. Việc nghiệm thu từng phần và nghiệm thu toàn bộcông trình thực hiện theo quy định về quản lý chất lượng công trình xây dựng hiện hành.

Các phần công trình phải tổ chức nghiệm thu

Các phần công trình phải tổ chức nghiệm thu được quy định như sau:

Xử lí mái taluy;
Xử lí các chỗ tiếp giáp;
Kích thước, cao độ, chất lượng đất đào, đắp: đánh giá cho từng đoạn và toàn bộmái taluy;
Công trình gia cố mái taluy: căn cứvào danh mục công trình, quy mô công trình do Chủ đầu tư quyết định;
Lớp gia cố bảo vệ mái kênh bằng vật liệu Geocell và vật liệu chèn lấp.

Tài liệu dùng để nghiệm thu

Chỉ tiến hành nghiệm thu (bộ phận hoặc toàn bộ công trình) khi đơn vị thi công đã chuẩn bị đầy đủ các tài liệu dưới đây:
Hồ sơ thiết kế: Bản vẽ bộ phận hoặc toàn bộ công trình (đối với các bộ phận bị lấp kín phải có bản vẽ mô tả cụ thể). Ví dụ, bản vẽ mô tả địa chất của mái taluy, tuyến kênh trước khi đào đắp, trong đó ghi rõ các loại đất đá khác nhau, vị trí các chỗ xuất hiện nước mạch, cát chảy, bùn nhão, than bùn;
- Các bản thuyết minh, bản vẽ;
- Tài liệu trắc đạc trước và sau khi thi công;
- Sổ nhật ký thi công, sổ ghi chép các tài liệu thí nghiệm chất lượng công trình; ghi chép những thay đổi về thiết kế trong quá trình thi công, các văn bản có liên quan;
- Tài liệu về khối lượng công trình;
- Tài liệu quan trắc độ lún, biến dạng của mái taluy;
- Tài liệu, các bản vẽ hoàn công theo quy định hiện hành;
- Khi nghiệm thu toàn bộ công trình thì phải có toàn bộ tài liệu, biên bản nghiệm thu từng phần, hồ sơ hoàn công. Các tài liệu trên phải có chữ ký và đóng dấu của Nhà thầu thi công.
