Công ty TNHH Vật liệu mới Công trình INDECOM xin giới thiệu đến Quý Khách hàng hướng dẫn thí nghiệm lưới cốt sợi thuỷ tinh theo nội dung như sau:
1. Tiêu chuẩn áp dụng
- Thực hiện theo phương pháp thử ASTM D6637 hoặc ISO 10319
- Link download: ASTM D6637
2. Cách lấy mẫu tại hiện trường
- Cắt mẫu từ phạm vi vòng cuộn thứ 3 chở lên, cắt mẫu tại phạm vi cách mép cuộn khoảng cách lớn hơn 1/10 chiều dài khổ cuộn. (Ví dụ: Cuộn dài 4m thì cắt mẫu cách mép cuộn >40cm)
- Mẫu sau khi cắt được bảo quản tránh bị gập, gẫy
- Mẫu được bảo quản ở nhiệt độ phòng trước khi tiến hành thí nghiệm
- Số lượng: 5 tổ mẫu – mỗi tổ mẫu kích thước 50x50cm
Ghi chú: Trích lục theo Mục 8.1 – ASTM D6637
3. Cách gia công mẫu tại phòng thí nghiệm
- Chiều dài mẫu thử nghiệm tối thiểu phải đạt chiều dài 3 mắt lưới hoặc 300mm (trường hợp chiều dài 3 mắt lưới nhỏ hơn 300mm thì cắt mẫu chiều dài tối thiểu 300mm). Mục đích để phản ánh đúng tính chất cấu tạo của vật liệu và phù hợp với khoảng cách ngàm của thiết bị thử nghiệm.
- Tất cả các mẫu thử nghiệm phải không có khuyết tật bề mặt, gập, gẫy
- Các cách gia công mẫu theo phương pháp thử khác nhau:

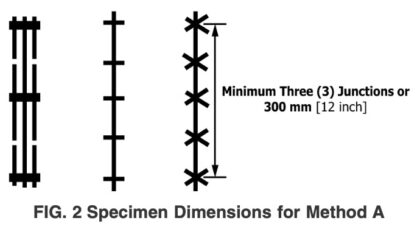

- Gia công mẫu theo phương pháp thử A: Chi tiết như hình dưới

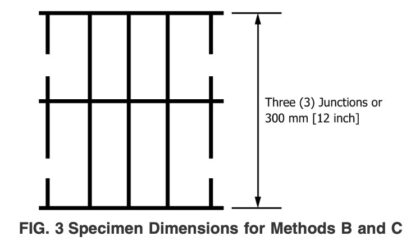

- Gia công mẫu theo phương pháp thử B và C: Chi tiết như hình bên dưới. Tuỳ theo cấu tạo của từng loại lưới nhưng phải đảm bảo:
- Chiều rộng mẫu – tối thiểu 200mm (đồng thời đảm bảo có tối thiểu 5 sợi)
- Chiều dài mẫu – tối thiểu 300mm (đảm bảo có tối thiểu có 2 khoảng mắt lưới)
Ghi chú: Trích lục theo Mục 8.2 – ASTM D6637
4. Lắp đặt mẫu vào máy và tiến hành thí nghiệm
- Mẫu được lắp đặt vào ngàm máy kéo đảm bảo thẳng trục, căng để đảm bảo triệt tiêu độ trùng dư và ngàm chặt – tuyệt đối không để trượt mẫu trong ngàm, nếu xảy ra cần thực hiện lại với mẫu khác. Tiến hành cắt 2 bó sợi ngoài cùng (như hình ảnh bên trên). Mục đích cắt bỏ 2 bó sợi ngoài cùng là để triệt tiêu độ trượt vật liệu trong ngàm và sự phân bố tải trọng không đều do quá trình lắp đặt không thẳng trục.

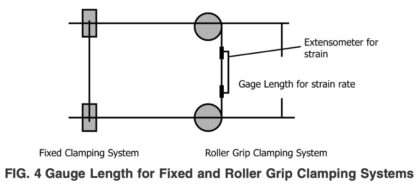

- Tiến hành kéo vật liệu: Tốc độ kéo của ngàm bằng 10±3%/phút so với khoảng cách đo như được mô tả theo hình bên dưới đây.
- Ví dụ: Chiều dài đo tốc độ biến dạng (Gauge Length for strain rate) = 200mm thì tốc độ kéo bằng 10%x200mm = 20mm/phút. Lưu ý: Tốc độ kéo rất quan trọng để thể hiện khả năng làm việc và chịu lực của vật liệu.
Ghi chú: Trích lục theo Mục 10.2 – ASTM D6637
5. Xử lý số liệu sau khi kéo
- Kết quả thí nghiệm mẫu bằng trung bình cộng kết quả của các mẫu thử.
- Nội suy để xác định cường lực vật liệu theo đơn vị kN/m: 1000/25,4 = 39,37 (trong đó 25,4 là khoảng cách mắt lưới). Do vậy với khoảng cách 1000mm sẽ có 40 sợi.
- Cường lực vật liệu (kN/m) = 40x(kết quả kéo 1 sợi)
Ghi chú: Trích lục theo Mục 11 – ASTM D6637
