Công ty TNHH Vật liệu mới Công trình Indecom. Xin giới thiệu hướng dẫn thi công Ô địa kỹ thuật Geocell:
A. VIDEO HƯỚNG DẪN THI CÔNG Ô ĐỊA KỸ THUẬT GEOCELL
1.Hướng dẫn thi công Ô địa kỹ thuật Geocell trong gia cố mái taluy
2. Hướng dẫn thi công Ô địa kỹ thuật Geocell trong gia cố nền đường
3. Hướng dẫn thi công Ô địa kỹ thuật Geocell trong kết cấu tường chắn có cốt
B. CHI TIẾT CÁC BƯỚC THI CÔNG:
1. Chuẩn bị mặt bằng trước khi thi công Ô địa kỹ thuật Geocell
Việc san, gạt nền cần được thực hiện đúng bản vẽ thiết kế và tuân thủ các tiêu chuẩn hiện hành về công tác nền móng công trình, với các bước cơ bản sau:
* Chuẩn bị mặt bằng và san nền
- Dọn sạch gốc cây, cỏ rác và các vật liệu khác
- Thực hiện các công tác đào, đắp theo đúng thiết kế
** Hoàn hiện các công tác làm đất
- Tạo và sửa theo đúng kích thước hình học đã thiết kế
- Kiểm tra và đảm bảo không có lỗ hổng cũng như các rác thải;
- Kiểm tra độ phẳng đều của đáy và mái
*** Chuẩn bị rãnh/vai trên mặt dốc: Tạo rãnh trên mặt (đỉnh) để neo giữ hệ thống Geocell theo hồ sơ thiết kế
**** Rải vải địa kỹ thuật hoặc lớp lót nền theo thiết kế
2. Chuẩn bị vật liệu và thiết bị thi công:
- Vật liệu Geocell được chuyển ra khu vực thi công gồm các bó cuộn Geocell được xếp song song. Vật liệu khác như cọc neo, dây chằng, ghim, dây rút phải được chuẩn bị đầy đủ về số lượng.
3. Rải các tấm Geocell (bố trí vật liệu trên mặt bằng thi công)
- Trước khi rải vật tấm Geocell cần căn cứ vào kích thước tấm vật liệu và kích thước mặt bằng để tính toán và có kế hoạch về số lượng và vị trí của các tấm Geocell nhằm sử dụng hiệu quả vật liệu và hạn chế các mối nối không cần thiết.
- Trước khi rải, đặt tấm Geocell liên tiếp nhau song song.
- Dựa vào hướng căng tấm Geocell theo hướng mái dốc từ trên xuống.

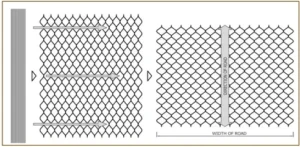

Hình: Hướng căng tấm Geocell
4. Liên kết các tấm Geocell
– Sử dụng dây rút để liên kết nối các tấm geocell lại với nhau:
– Xếp chồng các đầu nối lên nhau.
- Các đầu nối chồng lên nhau khoảng 3 cm và đảm bảo bề mặt chúng thẳng.
- Đảm bảo các đầu nối phải đồng đều.
– Ghim nối thành (vách) ô ngăn
- Dọc các thành (vách ô ngăn) được nối với nhau theo chiều dài của tấm.
- Ở mặt ngoài hoặc vị trí đục lỗ thì nên giữ nguyên.
- Tiếp tục nối các tấm với nhau vào vị trí giữa của từng ô (khu vực không đục lỗ) dọc theo chiều dài của dải thành ô ngăn.
- Từng ô ngăn (vị trí mối hàn) phải được nối không được bỏ sót bất kỳ ô nào, nếu bị lỗi 1 ô có thể sẽ là nguyên nhân gây ra phá hoại toàn bộ kết cấu.
5. Đóng cọc neo và căng các tấm Geocell
Đóng cọc neo:
- Đóng hàng cọc neo định vị trên mái kênh và các vị trí chuyển tiếp.
- Cọc neo phải đóng chặt xuống nền đất phải đủ độ sâu theo thiết kế tạo liên kết vững chắc giữa cọc và nền.
- Các cọc neo còn lại được đóng trong quá trình căng tấm
Căng tấm Geocell
- Cố định đầu tấm Geocell vào hàng cọc neo định vị trên đỉnh kênh và tiến hành căng;
- Các tấm Geocell phải được căng đúng hướng, đảm bảo độ phẳng không biến dạng;
- Các tấm sau khi căng thẳng trên nền đất và độ mở của các ô ngăn đạt tiêu chuẩn
- Sau khi căng các tấm Geocell hoàn chỉnh tiến hành đóng các cọc neo còn lại theo đúng thiết kế.
6. Đổ vật liệu chèn và lớp phủ:
Vật liệu chèn là đất và vật liệu tương tự:
- Việc đắp đất trên tấm Geocell sử dụng vật liệu phải tuân thủ hồ sơ thiết kế và các tiêu chuẩn hiện hành về các chỉ tiêu kỹ thuật.
- Trước khi thực hiện đổ đất cần: Kiểm tra và loại bỏ các miếng gạch đá vỡ, đất, đá (kích thước bằng 1/3 kích thước ô Geocell) để tránh hư hại tới mạng ô ngăn. Kiểm tra các cọc neo được ghim chặt xuống mép của ô Geocell – để ghim các ô/tấm geocell xuống các vị trí hoặc móc chữ J hoặc các dạng cọc neo khác ở các đoạn đặc biệt.
- Tiến hành đổ hàng ô trên cùng trước, trải vật liệu chèn lấp từ trên xuống dưới cho tới khi các ô được lấp đầy .
- Không đổ lớp vật liệu chèn lấp từ độ cao trên 100cm để tránh làm hư hại các ô ngăn
- Vật liệu chèn lấp phải được phủ lên trên mặt hệ thống Geocell một lớp dày 4-6cm để cho phép việc kiên cố và đầm nén.
- Đầm nén đất theo các tiêu chuẩn thiết kế.
- Không để một ô nào trên tường Geocell bị lộ
- Không bước đi trên các ô Geocell trống vì có thể làm cong đoạn Geocell được trải và làm hỏng hệ thống. Cần phủ tấm cứng lên mặt các ô nếu cần bước lên
- Tránh nước tháo vào hoặc chảy xuống mái kênh trong quá trình thi công và sau khi hoàn thiện.
Nếu các công trình bảo vệ kênh có trồng cỏ thì thực hiện trồng cây theo thông số kỹ thuật đã thiết kế sau khi đầm nén xong lớp đất chèn
